制动电阻箱







BRU系列产品是由波纹电阻器组合而成的制动电阻箱或制动电阻柜，适用于大功率，大电流的制动设备、试验测试设备、电梯、提升机、带式输送机、油田磕头机等变频器的能耗制动回路中，目前在制的电阻箱有工字形或柜式两种，带风机或不带风机型。

‹ ›
​产品详情

Prod­uct de­tails

产品特点：

1、额定功率范围：1KW~200KW

2、工作电压范围：<1200V

3、额定阻值范围：1R~1KR

4、耐压范围：AC3KV/5S

5、IP等级：IP00/IP23

6、振动：0.5g

7、温漂范围：≤400ppm/℃

8、环境温度：-40℃~55℃








应用场合：

适用于大功率，大电流的制动设备、试验测试设备、电梯、起重等变频器的能耗制动回路中。









产品规格：

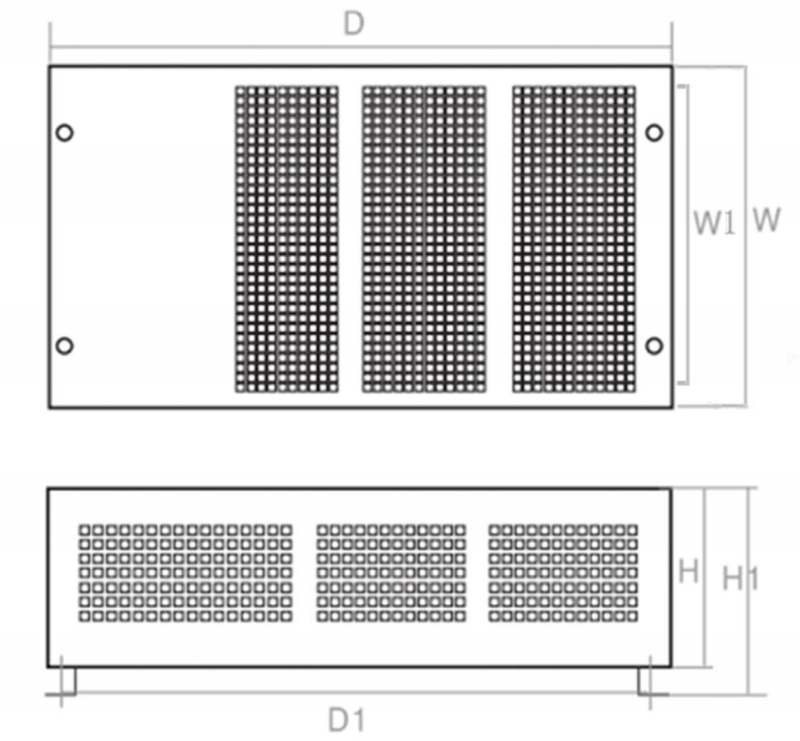

（1-10KW尺寸图)

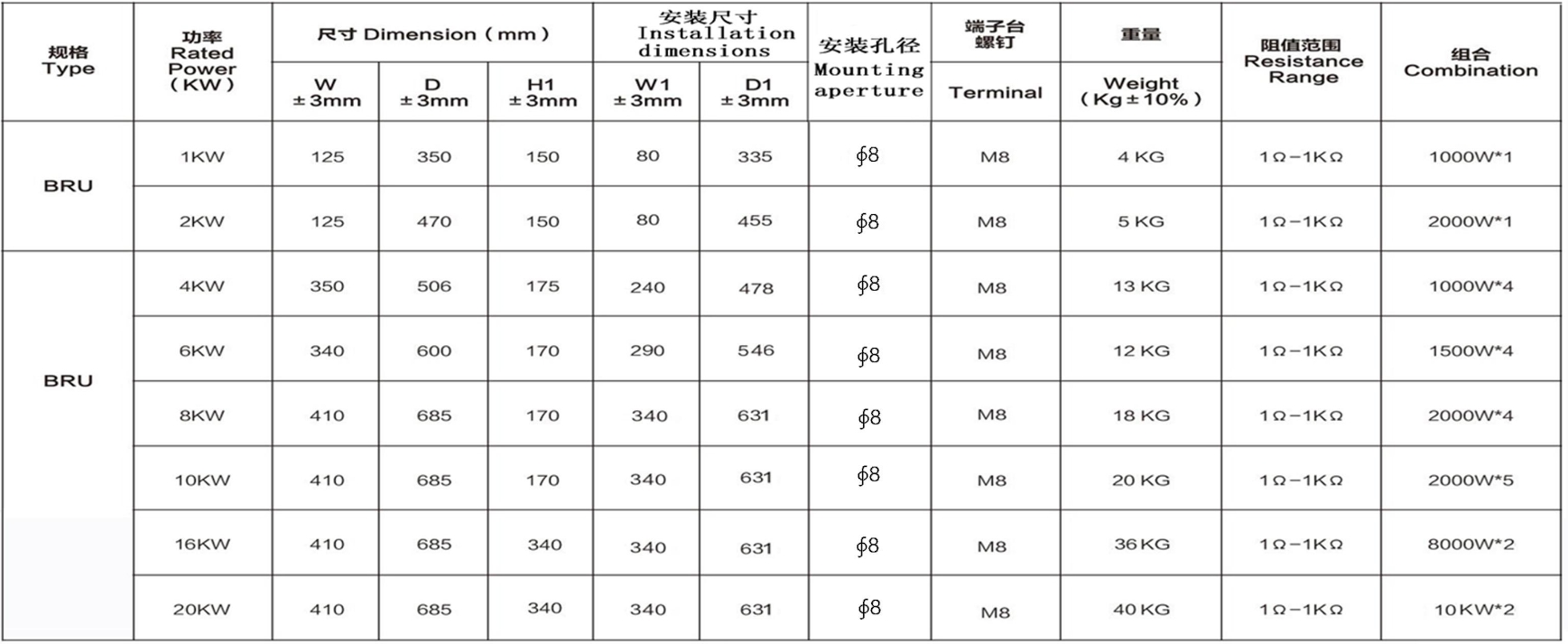

规格功率尺寸端子台重量阻值范围（Ω）组合

W

±3mm

D

±3mm

H1

±3mm

螺钉（Kg±10%）
BRU1KW125350150M64 KG1Ω-1KΩ1000W*1
2KW125470150M65 KG1Ω-1KΩ2000W*1
BRU4KW350506175M613 KG1Ω-1KΩ1000W*4
6KW340600170M612 KG1Ω-1KΩ1500W*4
8KW410685170M618 KG1Ω-1KΩ2000W*4
10KW410685170M620 KG1Ω-1KΩ2000W*5

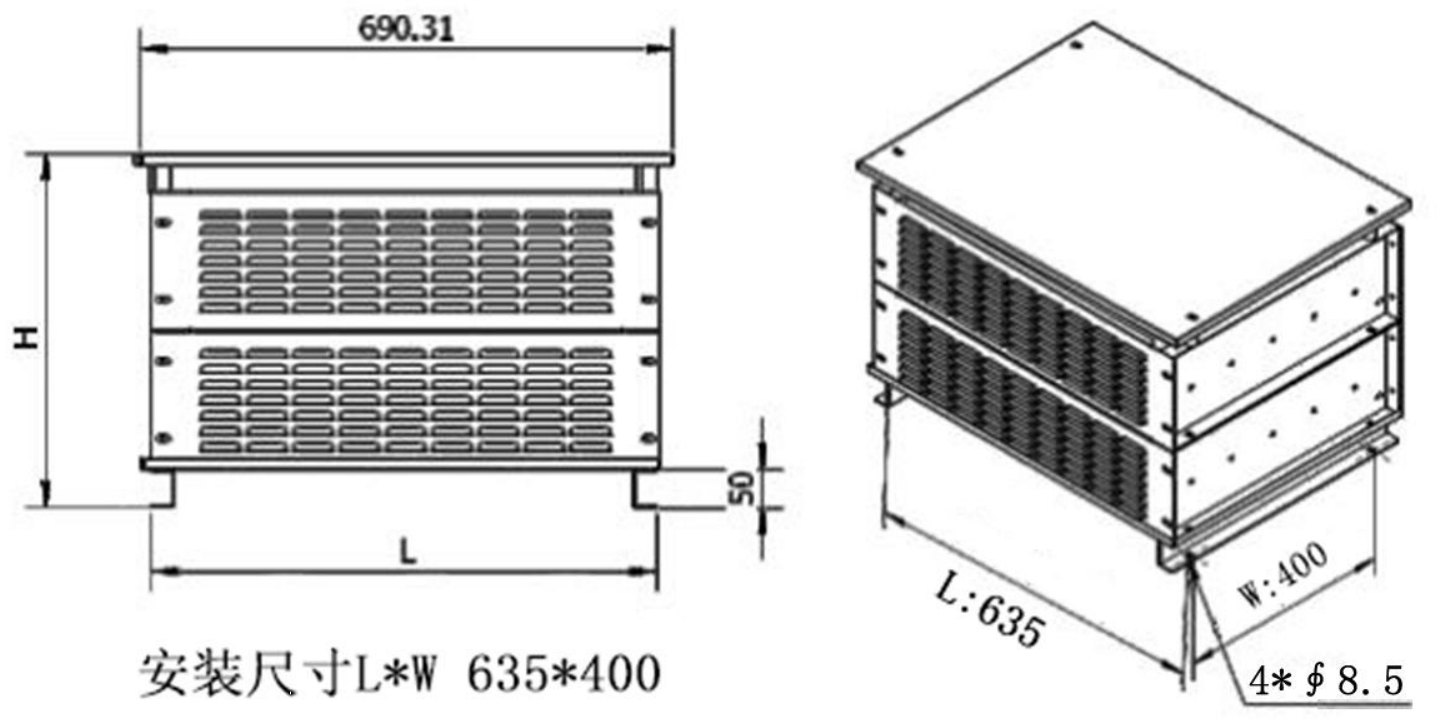

（15-95KW工字形尺寸图）


品名功率阻值范围精度外形尺寸电阻组合
工字型电阻箱15KW0.5-20MR±5%670*500*280MM4*4KW波纹电阻
工字型电阻箱20KW0.5-20MR±5%670*500*280MM5*4KW波纹电阻
工字型电阻箱25KW0.5-20MR±5%670*500*460MM7*4KW波纹电阻
工字型电阻箱30KW0.5-20MR±5%670*500*460MM8*4KW波纹电阻
工字型电阻箱35KW0.5-20MR±5%670*500*460MM9*4KW波纹电阻
工字型电阻箱40KW0.5-20MR±5%670*500*460MM10*4KW波纹电阻
工字型电阻箱45KW0.5-20MR±5%670*500*640MM12*4KW波纹电阻
工字型电阻箱50KW0.5-20MR±5%670*500*640MM13*4KW波纹电阻
工字型电阻箱55KW0.5-20MR±5%670*500*640MM14*4KW波纹电阻
工字型电阻箱60KW0.5-20MR±5%670*500*640MM15*4KW波纹电阻
工字型电阻箱65KW0.5-20MR±5%670*500*820MM17*4KW波纹电阻
工字型电阻箱70KW0.5-20MR±5%670*500*820MM18*4KW波纹电阻
工字型电阻箱75KW0.5-20MR±5%670*500*820MM19*4KW波纹电阻
工字型电阻箱80KW0.5-20MR±5%670*500*820MM20*4KW波纹电阻
工字型电阻箱85KW0.5-20MR±5%670*500*1000MM22*4KW波纹电阻
工字型电阻箱90KW0.5-20MR±5%670*500*1000MM23*4KW波纹电阻
工字型电阻箱95KW0.5-20MR±5%670*500*1000MM24*4KW波纹电阻




100-200KW 电阻柜尺寸图


产品规格


型号功率阻值范围精度外形尺寸(长宽高）mm电阻组合
BKBRU-BW100KW*RJ100KW0.5-20MR±5%770*720*110025*4kw波纹电阻
BKBRU-BW110KW*RJ110KW0.5-20MR±5%770*720*110028*4kw波纹电阻
BKBRU-BW120KW*RJ120KW0.5-20MR±5%770*720*110030*4kw波纹电阻
BKBRU-BW130KW*RJ130KW0.5-20MR±5%770*720*140033*4kw波纹电阻
BKBRU-BW140KW*RJ140KW0.5-20MR±5%770*720*140035*4kw波纹电阻
BKBRU-BW150KW*RJ150KW0.5-20MR±5%770*720*140038*4kw波纹电阻
BKBRU-BW160KW*RJ160KW0.5-20MR±5%770*720*140040*4kw波纹电阻
BKBRU-BW170KW*RJ170KW0.5-20MR±5%770*720*140043*4kw波纹电阻
BKBRU-BW180KW*RJ180KW0.5-20MR±5%770*720*170045*4kw波纹电阻
BKBRU-BW190KW*RJ190KW0.5-20MR±5%770*720*170048*4kw波纹电阻
BKBRU-BW200KW*RJ200KW0.5-20MR±5%770*720*170050*4kw波纹电阻
BKBRU-BW210KW*RJ210KW0.5-20MR±5%770*720*170053*4kw波纹电阻
BKBRU-BW220KW*RJ220KW0.5-20MR±5%770*720*170055*4kw波纹电阻
BKBRU-BW230KW*RJ230KW0.5-20MR±5%770*720*203058*4kw波纹电阻
BKBRU-BW240KW*RJ240KW0.5-20MR±5%770*720*203060*4kw波纹电阻
BKBRU-BW250KW*RJ250KW0.5-20MR±5%770*720*203063*4kw波纹电阻
BKBRU-BW260KW*RJ260KW0.5-20MR±5%770*720*203065*4kw波纹电阻
